3404

HERZ-Spezialanschluss

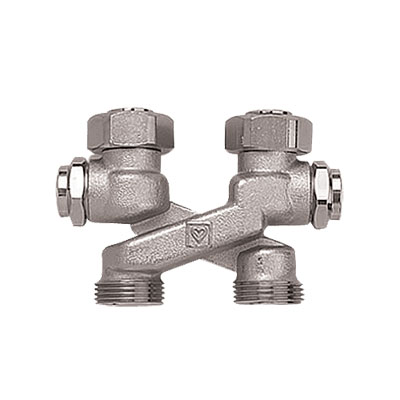

Kreuzungsstück in Bauform "X"

• 1 3004 22 M 22 x 1,5 Kreuzungsstück in Bauform "X",
  vernickelt, Anschluss M 22 x 1,5 konischdichtend mit freidrehender Mutter, Rohranschluss
  M 22 x 1,5 verstellbar von Rohrmittelabstand 40–55 mm.
• 1 3004 34 G 3/4 Kreuzungsstück in Bauform "X",
  vernickelt, Anschluss G 3/4 konischdichtend mit freidrehender Mutter, Rohranschluss
  G 3/4 verstellbar von Rohrmittelabstand 40–55 mm.
• 1 3004 44 G 3/4 Kreuzungsstück in Bauform "X",
  vernickelt, Anschluss G 3/4 konischdichtend mit freidrehender Mutter, Rohranschluss
  G 3/4 für fixen Rohrmittelabstand 40 mm.
• 1 3404 34 G 3/4 Kreuzungsstück in Bauform "X", absperrbar
  vernickelt, Anschluss G 3/4 konischdichtend mit freidrehender Mutter, Rohranschluss
  G 3/4, verstellbar von Rohrmittelabstand 40-55 mm.
• 1 3002 31 G 1/2 x G 3/4 Anschlussnippel,
  vernickelt, selbstdichtend, für direkten Heizkörperanschluss G 1/2 mit O-Ring-Dichtung;
  nur einsetzbar mit Kreuzungsstück 1 3004 34.
• 1 6248 01 G 3/4 Anschlussbogen 90°,
  vernickelt, mit freidrehender Mutter, für seitlichen Rohranschluss aus beliebigen
  Richtungen.
• 1 6248 16 M 22 x 1,5 Anschlussbogen 90°,
  vernickelt, mit freidrehender Mutter, für seitlichen Rohranschluss aus beliebigen
  Richtungen.

Betriebsdaten

• Max. Betriebstemperatur 110 °C
• Max. Betriebsdruck 10 bar
• Heizwasserqualität entsprechend ÖNORM H 5195 bzw. VDI-Richtlinien 2035.
