7760

HERZ-Regelventil TS
Thermostatventil mit ungekehrtem Wirksinn
Thermostatventil für Kühlanlagen

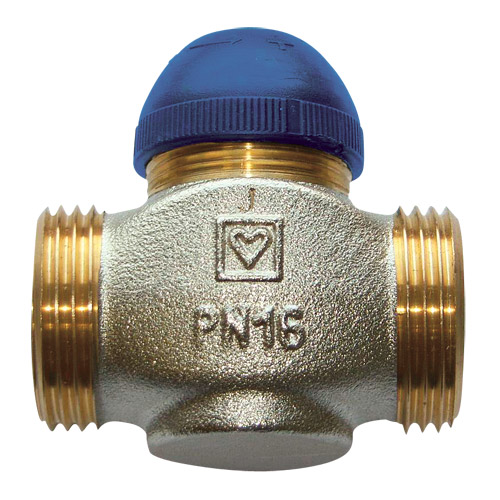

Ventilgehäuse aus Messing, Stahlspindel aus nichtrostenden Edelstahl, Dichtungen aus EPDM. Alle Modelle werden in vernickelter Ausführung mit blauer Schraubkappe geliefert. Modelle mit Aussengewindeanschluss und Innenkonus für Klemmsetanschluß: Thermostatanschlussgewinde M 28 x 1,5 Herz.

HERZ-Normdiagramm

Betriebsdaten

• Max. Betriebstemperatur 120 °C Min. Betriebstemperatur -20 °C
• Max. Betriebsdruck 16 bar Max.
• Differenzdruck 1,6 bar

Wasserqualität entsprechend ÖNORM H 5195 bzw. VDI-Richtlinie 2035.

Im Hanf enthaltenes Amoniak schädigt Messingventilgehäuse, EPDM Dichtungen werden durch Mineralöle bzw. mineralölhaltige Schmierstoffe aufgequollen und führen somit zum Ausfall der EPDM-Dichtungen. Frost- und Korrosionsschutzmittel auf der Basis von Ethylenglykol sind die entsprechenden Angaben den Unterlagen des Herstellers zu entnehmen. Beim Einsatz von HERZ-Klemmsets für Kupfer- und Stahlrohre sind die zulässigen Temperatur- und Druckangaben laut EN 1254-2: 1998 gemäß Tabelle 5 zu beachten. Für Kunststoffrohranschlüsse gelten max. Betriebstemperatur 80 °C und max. Betriebsdruck 4 bar, sofern vom Rohrhersteller zugelassen. Es ist dafür zu sorgen, dass der Differenzdruck am Ventil den Wert von 20 kPa nicht übersteigt. Über diesen Wert können Geräusche auftreten!
